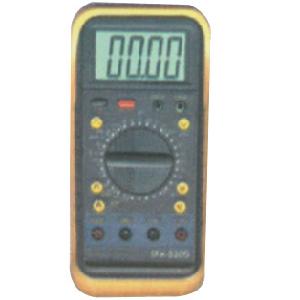

Jk-ZJF-7型萬用表仿真儀

　　產 品 說 明 ：

　　JK-ZJF-7型自動化儀表現場仿真器(萬用表仿真儀)是一種集數顯式直流電壓、毫伏、電流信號源和數字式萬用表功能于一體的高精度、高分辨率、高可靠性和具有防跌落性能的手持式綜合數字校驗儀。儀表采用22mm字高的大液晶顯示器，讀數清晰，同時儀表還具有EL背光源，以便在光線暗的場所讀數。儀表為交直流電源，更加方便使用。

　　儀表信號輸出和毫安、毫伏測量功能主要是針對工業自動化現場儀表實施現場校驗、檢修的需要而設計。本儀表還具有萬用表的一般功能，是現場儀表工、計算機集散控制系統維護人員、儀表安裝工理想工具。它有區別于通用的電工萬用表和信號源，是儀表工的萬用表。

　　整機電路設計以大規模集成電路雙積分A/D轉換器為核心，具有信號輸出和測試功能，其技術性能符合電II型、電III型自動化儀表校驗標準，工作環境符合GB6587.1-86《電子測量儀器環境試驗總綱》中II組儀器的有關規定。

　　一 功能及特點

　　*4 1/2 LCD顯示，字高22mm。

　　*過量程顯示“1”， 顯示值19999。

　　*24V.DC(30mA.MAX) 電源輸出，可作為兩線制儀表使用24V.DC工作電源。

　　*有0-10V、0-100mV、0-20mV、0-20mA和0-22mA直流信號源，在現場校驗時可仿真各種II、III型等儀表輸出信號。

　　*有0~20KHz頻率輸出。

　　*有200mV、2V、20V、200V、700V直流電壓信號測量檔。

　　*有20mA、100mA直流電流信號測量檔。

　　*有2V、20V、200V、700V交流電壓信號測量檔。

　　*有20mA、100mA交流電流測量檔。

　　*有200Ω、2KΩ、20KΩ、200KΩ、2MΩ、20MΩ電阻測量檔。

　　*有二極管壓降及線路通斷檔。

　　*有20KHz頻率測量檔。

　　*有EL背光源以便在光線暗淡的場所讀數。

　　*采用一組大容量充電的電池組，電池不足時“ ”顯示在LCD左上方。

　　*按照國際安全標準設計了密封的表殼，取消了電池蓋。

　　二 技術指標

　　準確度：±(%讀數+字數)，檢定周期為一年

　　環境溫度：23±5℃

　　相對濕度：不大于75%

　　三 信號輸出

　　1. 頻率輸出0~20KHz ±(0.1%讀數+5字) 分 辨 率1Hz

　　2. 直流電壓24V.DC(±10%)

　　3. 直流電壓

　　4.直流電流

　　四 信號測量

　　1. 直流電壓

　　輸入阻抗：所有量程為10MΩ。

　　2. 交流電壓

　　輸入阻抗：所有量程為10MΩ。

　　過載保護：所有量程為700V峰值。

　　顯示：平均值(轉化為正弦波有效值顯示)。

　　3. 直流電流

　　4.交流電流

　　顯示：平均值(轉化為正弦波有效值顯示)。
