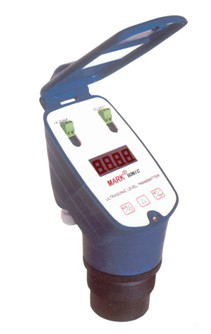

JK-TUF-2000Y超聲波液位計

　　產 品 說 明 ：

　　一、概述

　　JK-TUF-2000Y超聲波液位計是一種智能型非接觸式物位測量儀表。產品具有自動功率調整，增益控制，溫度補償，采用 的檢測技術和計算技術，提高儀表的測量精度，對干擾回波有抑制功能，保證測量結果的真實。產品可廣泛用于各種液體的液位和固體的物料高度的測量，也可用于距離的測量。

　　二、主要參數

　　電源：DC-24v(24v—30v) 輸出：4—20mA (兩線制)

　　量程：0—10m(任何段) 盲區：0.3—0.6m

　　分辨率：1mm 度：0.25%

　　環境溫度：-25℃—60℃ 防護等級：IP65

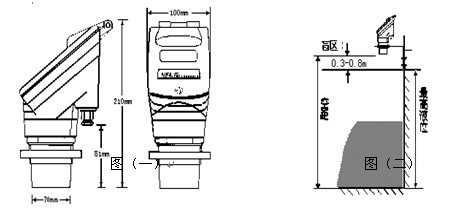

　　三、外形尺寸(圖1所示)

　　四、安裝與接線

　　<一>安裝

　　JK-TUF-2000Y超聲波液位計安裝方便，直接利用傳感器上的螺紋安裝，并注意以下幾點：

　　1、傳感器和 物位之間距離應大于盲區(安置高度≥物位 高度+盲區)同時要保證傳感器軸線應垂直于被測物體。

　　2、在固定當中必要時可加橡膠墊圈，同時盡可能遠離噪聲源。

　　3、因傳感器發射波夾角的存在，在安置時應與器壁保持一定的距離，安置示意圖見圖(2)

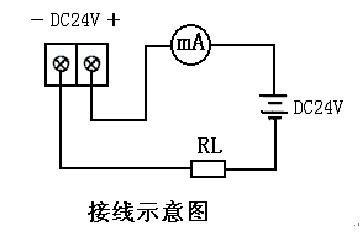

　　<二>接線 如“接線示意圖”接線

　　五、菜單介紹(各代碼的說明、參數意義)

　　PASS 密碼菜單(輸入3456進入菜單)

　　P-00 空距:傳感器到池(罐)底的距離，或測距時的 測距

　　P-01 滿量程： 液位，對應于電流輸出20mA

　　P-02 測量肓區：即傳感器到液(物)體面的最小距離，在這區間內儀表無法正常工作，一般取值30-60CM

　　P-03 測量數據的變化率：即每次采樣允許的 變化量，單位為mm/T，一般取10-30mm,當設定為“00”時測量數據按實際變化值變化

　　P-04 顯示內容：顯示距離與液位的切換，設定為“00”時顯示距離，設定為“01”時顯示液位

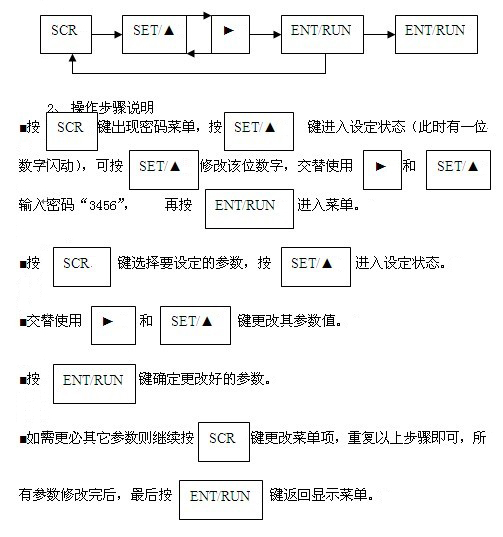

　　六、操作說明

　　操作步驟
